UL2547 多芯隔離線

產品說明:
 額定溫度: 80°C。
 額定電壓: 無規定。
 導體使用30-16 AWG單條或絞合裸銅或鍍錫銅線。
 無鉛SR-PVC絕緣。
 2芯或3芯線絞合。
 裸銅或鍍錫銅線纏繞遮蔽。
 無鉛PVC被覆,符合RoHS規範。
 通過UL VW-1垂直耐燃試驗。
 參考標准: UL 758及UL 1581。

應用:
一般電子、電器設備之內部配線,且適用於未受移動或機械損傷的地方。

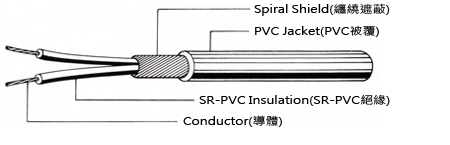

構造:
P/N
Conductor

導體
No. of
Cores
芯數
SR-PVC
Insulation
絕緣
Spiral Shield

纏繞遮蔽
PVC
Jacket
被覆
Overall
Diameter
完成外徑
AWG
線號
No./mm
線數/線徑
Thickness
厚度/mm
No./mm
線數/線徑
Thickness
厚度/mm
mm
2547-30-02S
30
7/0.102
2
0.23
  44/0.10
0.31
2.60
2547-28-02S
28
7/0.127
2
0.23
  46/0.10
0.31
2.80
2547-26-02S
26
7/0.160
2
0.23
  54/0.10
0.31
3.00
2547-24-02S
24
11/0.160
2
0.23
  62/0.10
0.31
3.20
2547-22-02S
22
17/0.160
2
0.23
  60/0.12
0.31
3.65
2547-20-02S
20
21/0.180
2
0.23
  72/0.12
0.31
4.10
2547-18-02S
18
34/0.180
2
0.23
  82/0.12
0.31
4.60
2547-16-02S
16
26/0.254
2
0.23
  98/0.12
0.31
5.30
2547-30-03S
30
7/0.102
3
0.23
  49/0.10
0.31
2.60
2547-28-03S
28
7/0.127
3
0.23
  53/0.10
0.31
2.80
2547-26-03S
26
7/0.160
3
0.23
  54/0.10
0.31
3.00
2547-24-03S
24
11/0.160
3
0.23
  69/0.10
0.31
3.20
2547-22-03S
22
17/0.160
3
0.23
  72/0.12
0.31
3.65
2547-20-03S
20
21/0.180
3
0.23
  82/0.12
0.31
4.10
2547-18-03S
18
34/0.180
3
0.23
  96/0.12
0.31
4.65
2547-16-03S
16
26/0.254
3
0.23
114/0.12
0.31
5.30
