UL2725 多芯電纜

產品說明:
 額定溫度: 60或80°C。
 額定電壓: 30 volts。
 導體使用單條或絞合裸銅或鍍錫銅線。
 無鉛PVC、SR-PVC、PE,發泡PE或架橋PE絕緣。
 芯線絞合後可加鋁箔麥拉帶遮蔽。
 可加入絞合鍍錫或裸銅地線。
 可加裸銅或鍍錫銅線纏繞或編織遮蔽。
 無鉛PVC被覆,符合RoHS規範。
 通過UL VW-1垂直耐燃試驗。
 參考標准: UL 758及UL 1581。

應用:
用於2類系統之電子或電器設備之內部配線。

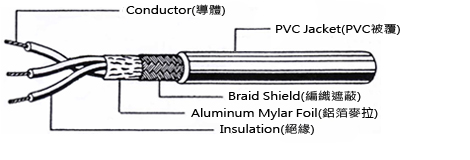

構造:
P/N
Conductor

導體
No. of
Cores
芯數
Insulation

絕緣
Spiral or
Braid Shield
纏繞或編織遮蔽
PVC
Jacket
被覆
Overall
Diameter
完成外徑
AWG
線號
No./mm
線數/線徑
Thickness
厚度/mm
No./mm
線數/線徑
Thickness
厚度/mm
mm
2725-30-XX
30
7/0.102
2~7
0.23~0.38
Optional
0.40
2.80~4.80
2725-28-XX
28
7/0.127
2~7
0.23~0.38
Optional
0.40
3.10~5.00
2725-26-XX
26
7/0.160
2~7
0.23~0.38
Optional
0.40
3.20~5.30
2725-24-XX
24
7/0.203
2~7
0.23~0.38
Optional
0.40
3.50~5.60
2725-22-XX
22
17/0.160
2~5
0.23~0.38
Optional
0.40
4.00~5.50
2725-20-XX
20
21/0.180
2~5
0.23~0.38
Optional
0.40
4.50~6.00
