| JIS C 3051 同軸線 產品說明:  導體使用單條或多條，裸銅線或銅包鋼線。 透明PE絕緣。 可加鋁箔麥拉直放隔離遮蔽。 裸銅線編織遮蔽，遮蔽率95%或以上。 PVC被覆，多種色彩可訂製。 低損失，傳輸效率高。 干擾減至最小。 符合JIS C 3501標準。應用: 適用於傳輸或單向控制，以及高頻機器設備之連接或內部配線。 |
品名記號: 3: 絕緣概略外徑。 C: 特性阻抗75Ω。 D: 特性阻抗50Ω。 2: 充實型PE絕緣。 V: 單層編織遮蔽。 W: 雙層編織遮蔽。 CCS: ;銅包鋼導體。 S: 絞線導體。 |

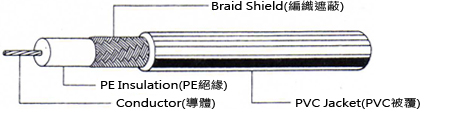

構造: |
P/N |
Inner conductor 中心導體 |
Insulation 絕緣 |
Single Braid 單層編織遮蔽 |
Double Braid 雙層編織遮蔽 |
Jacket Thickness 被覆厚度 |
Overal Diameter 完成外徑 |
||
Material 材質 |
No./mm 線數/線徑 |
Material 材質 |
Diameter 外徑 |
No./mm 線數/線徑 |
No./mm 線數/線徑 |
mm |
mm |
|
2.5C-2V |
BC |
1/0.40 |
LDPE |
2.4 |
16/6/0.12 |
- |
0.5 |
4.0 |
3C-2V |
BC |
1/0.50 |
LDPE |
3.1 |
16/7/0.12 |
- |
0.8 |
5.4 |
3C-2VS |
BC |
7/0.18 |
LDPE |
3.1 |
16/7/0.12 |
- |
0.8 |
5.4 |
5C-2V |
BC |
1/0.80 |
LDPE |
4.9 |
16/8/0.12 |
- |
0.9 |
7.4 |
5C-2VS |
BC |
7/0.26 |
LDPE |
4.9 |
16/8/0.12 |
- |
0.9 |
7.4 |
5C-2W |
BC |
1/0.80 |
LDPE |
4.9 |
16/8/0.12 |
24/8/0.12 |
1.0 |
8.3 |
1.5D-2VS |
BC |
7/0.18 |
LDPE |
1.6 |
16/5/0.10 |
- |
0.4 |
2.9 |
2.5D-2V |
BC |
1/0.80 |
LDPE |
2.7 |
16/7/0.12 |
- |
0.5 |
4.3 |
3D-2VS |
BC |
7/0.32 |
LDPE |
3.0 |
16/7/0.12 |
- |
0.8 |
5.3 |
3D-2WS |
BC |
7/0.32 |
LDPE |
3.0 |
16/7/0.12 |
24/6/0.12 |
1.0 |
6.4 |
5D-2V |
BC |
1/1.40 |
LDPE |
4.8 |
16/8/0.12 |
- |
0.9 |
7.3 |
5D-2W |
BC |
1/1.40 |
LDPE |
4.8 |
16/8/0.12 |
24/8/0.12 |
1.0 |
8.2 |
P / N |
Characterisal Impedance 特性阻抗 |
Velocity of Propagation 波長縮短率 |
Nominal Capacitance 靜電容量 |
Nominal Attenuation 標準衰減量 |
Minimum Insulation Resistance 最小絕緣電阻 |
Maximum Conductor Resistance 最大導體電阻 |
Dielectric Strength 絕緣耐電壓 |
Ω/10MHz |
%(10MHz) |
nf/Km(1KHz) |
dB/Km(10MHz) |
MΩ/Km |
Ω/Km |
V |
|
2.5C-2V |
75 ± 3 |
66 ± 2 |
69 ± 3 |
52 |
1,000 |
145 |
1,000 |
3C-2V |
75 ± 3 |
66 ± 2 |
67 ± 3 |
42 |
1,000 |
91.4 |
1,000 |
3C-2VS |
75 ± 3 |
66 ± 2 |
67 ± 3 |
42 |
1,000 |
100 |
1,000 |
5C-2V |
75 ± 3 |
66 ± 2 |
67 ± 3 |
27 |
1,000 |
35.9 |
1,000 |
5C-2VS |
75 ± 3 |
66 ± 2 |
67 ± 3 |
27 |
1,000 |
51.8 |
1,000 |
5C-2W |
75 ± 3 |
66 ± 2 |
67 ± 3 |
22 |
1,000 |
35.9 |
1,000 |
1.5D-2VS |
50 ± 3 |
66 ± 2 |
100 ± 3 |
85 |
1,000 |
110 |
300 |
2.5D-2V |
50 ± 3 |
66 ± 2 |
100 ± 3 |
45 |
1,000 |
35.9 |
1,000 |
3D-2VS |
50 ± 3 |
66 ± 2 |
100 ± 3 |
46 |
1,000 |
33.3 |
1,000 |
3D-2WS |
50 ± 3 |
66 ± 2 |
100 ± 3 |
46 |
1,000 |
33.3 |
1,000 |
5D-2V |
50 ± 3 |
66 ± 2 |
100 ± 3 |
27 |
1,000 |
11.7 |
1,000 |
5D-2W |
50 ± 3 |
66 ± 2 |
100 ± 3 |
27 |
1,000 |
11.7 |
1,000 |
