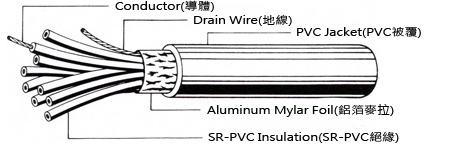

UL2464 單層遮蔽電腦線

產品說明:
 額定溫度: 80°C。
 額定電壓: 300 volts。
 導體使用單條或絞合裸銅或鍍錫銅線。
 無鉛SR-PVC絕緣。
 芯線絞合後以鋁箔麥拉帶遮蔽。
 可加入絞合鍍錫或裸銅地線。
 無鉛PVC被覆,符合RoHS規範。
 通過UL VW-1垂直耐燃試驗。
 參考標准: UL 758及UL 1581。

應用:
一般電子、電器設備之內部或外部用線。

構造:
P/N
Conductor

導體
No. of
Cores
芯數
SR-PVC
Insulation
絕緣
Shield

遮蔽
PVC
Jacket
被覆
Overall
Diameter
完成外徑
AWG
線號
No./mm
線數/線徑
Thickness
厚度/mm
Material
材質
Thickness
厚度/mm
mm
2464-26-XXA
26
7/0.160
2~7
0.23
Aluminum Mylar
0.76
4.10~5.00
2464-24-XXA
24
7/0.203
2~7
0.23
Aluminum Mylar
0.76
4.30~5.50
2464-22-XXA
22
17/0.160
2~7
0.23
Aluminum Mylar
0.76
4.70~6.10
2464-20-XXA
20
21/0.180
2~7
0.23
Aluminum Mylar
0.76
5.10~6.70
    品名記號: A表示鋁箔麥拉帶遮蔽。

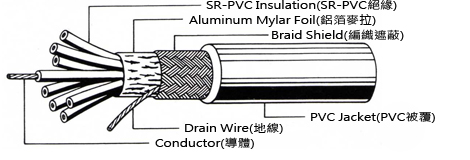

UL2464 雙層遮蔽電腦線

產品說明
 額定溫度: 80°C。
 額定電壓: 300 volts。
 導體使用單條或絞合裸銅或鍍錫銅線。
 無鉛SR-PVC絕緣。
 芯線絞合後以鋁箔麥拉帶遮蔽。
 可加入絞合鍍錫或裸銅地線。
 裸銅或鍍錫銅線編織,85%以上遮蔽率。
 無鉛PVC被覆,符合RoHS規範。
 通過UL VW-1垂直耐燃試驗。
 參考標准: UL 758及UL 1581。

應用:
一般電子、電器設備之內部或外部用線。

構造:
P/N
Conductor

導體
No. of
Cores
芯數
SR-PVC
Insulation
絕緣
Aluminum
Mylar + Braid Shield
鋁箔麥拉 + 編織遮蔽
PVC
Jacket
被覆
Overall
Diameter
完成外徑
AWG
線號
No./mm
線數/線徑
Thickness
厚度/mm
No./mm
線數/線徑
Thickness
厚度/mm
mm
2464-26-XXAB
26
7/0.160
2~7
0.23
16/5/0.12~16/8/0.12
0.76
4.60~5.50
2464-24-XXAB
24
7/0.203
2~7
0.23
16/5/0.12~24/7/0.12
0.76
4.80~6.00
2464-22-XXAB
22
17/0.160
2~7
0.23
16/6/0.12~24/8/0.12
0.76
5.20~6.60
2464-20-XXAB
20
21/0.180
2~7
0.23
16/6/0.12~24/8/0.12
0.76
5.60~7.20
    品名記號: A表示鋁箔麥拉帶遮蔽。 B表示銅線編織遮蔽。

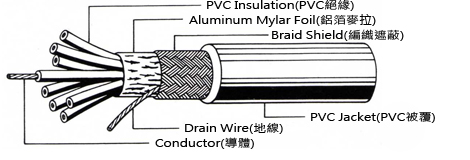

UL2464 控制電纜

產品說明
 額定溫度: 80°C。
 額定電壓: 300 volts。
 導體使用單條或絞合裸銅或鍍錫銅線。
 無鉛PVC絕緣。
 芯線絞合後可加鋁箔麥拉帶遮蔽。
 可加入絞合鍍錫或裸銅地線。
 可加裸銅或鍍錫銅線編織,85%以上遮蔽率。
 無鉛PVC被覆,符合RoHS規範。
 通過UL VW-1垂直耐燃試驗。
 參考標准: UL 758及UL 1581。

應用:
一般電子、電器設備之內部或外部用線。

構造:
P/N
Conductor

導體
No. of
Cores
芯數
PVC
Insulation
絕緣
Aluminum
Mylar + Braid Shield
鋁箔麥拉 + 編織遮蔽
PVC
Jacket
被覆
Overall
Diameter
完成外徑
AWG
線號
No./mm
線數/線徑
Thickness
厚度/mm
No./mm
線數/線徑
Thickness
厚度/mm
mm
2464-18-XX
18
34/0.180
2~5
PVC 0.38
Optional
0.76
6.20~9.00
