UL1533 單芯隔離線

產品說明:
 額定溫度: 80°C。
 額定電壓: 無規定。
 導體使用30-16 AWG單條或絞合裸銅或鍍錫銅線。
 無鉛半硬質PVC絕緣。
 裸銅或鍍錫銅線纏繞遮蔽。
 無鉛PVC被覆,符合RoHS規範。
 通過UL VW-1垂直耐燃試驗。
 參考標准: UL 758及UL 1581。

應用:
一般電子、電器設備之內部配線。

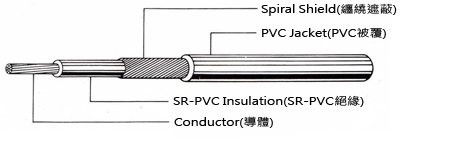

構造:
P/N
Conductor

導體
Insulation

絕緣
Spiral
Shield
纏繞遮蔽
Jacket

被覆
Overall
Diameter
完成外徑
AWG
線號
No./mm
線數/線徑
Material
材質
Thickness
厚度/mm
No./mm
線數/線徑
Material
材質
Thickness
厚度/mm
mm
1533-30
30
7/0.102
SR-PVC
0.23
26/0.10
PVC
0.31
1.80
1533-28
28
7/0.127
SR-PVC
0.23
29/0.10
PVC
0.31
1.90
1533-26
26
7/0.160
SR-PVC
0.23
32/0.10
PVC
0.31
2.00
1533-24
24
7/0.203
SR-PVC
0.23
35/0.10
PVC
0.31
2.10
1533-22
22
17/0.160
SR-PVC
0.23
39/0.10
PVC
0.31
2.25
1533-20
20
21/0.180
SR-PVC
0.23
38/0.12
PVC
0.31
2.50
1533-18
18
34/0.180
SR-PVC
0.23
44/0.12
PVC
0.31
2.75
1533-16
16
26/0.254
SR-PVC
0.23
52/0.12
PVC
0.31
3.05
