UL1185 單芯隔離線

產品說明:
 額定溫度: 80°C。
 額定電壓: 300 volts。
 導體使用30-4/0 AWG單條或絞合裸銅或鍍錫銅線。
 無鉛PVC絕緣。
 裸銅或鍍錫銅線纏繞遮蔽。
 無鉛PVC被覆,符合RoHS規範。
 通過UL VW-1垂直耐燃試驗。
 參考標准: UL 758及UL 1581。

應用:
一般電子、電器設備之內部配線。

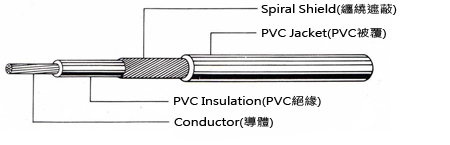

構造:
P/N
Conductor

導體
Insulation

絕緣
Spiral
Shield
纏繞遮蔽
Jacket

被覆
Overall
Diameter
完成外徑
AWG
線號
No./mm
線數/線徑
Material
材質
Thickness
厚度/mm
No./mm
線數/線徑
Material
材質
Thickness
厚度/mm
mm
1185-30
30
7/0.102
PVC
0.38
37/0.10
PVC
0.38
2.20
1185-28
28
7/0.127
PVC
0.38
39/0.10
PVC
0.38
2.25
1185-26
26
7/0.160
PVC
0.38
41/0.10
PVC
0.38
2.35
1185-24
24
11/0.160
PVC
0.38
39/0.12
PVC
0.38
2.55
1185-22
22
17/0.160
PVC
0.38
42/0.12
PVC
0.38
2.70
1185-20
20
21/0.180
PVC
0.38
47/0.12
PVC
0.38
2.90
1185-18
18
34/0.180
PVC
0.38
55/0.12
PVC
0.38
3.15
1185-16
16
26/0.254
PVC
0.38
61/0.12
PVC
0.38
3.50
