UL1015 電子連接線 UL1015

產品說明:
 額定溫度: 105°C。
 額定電壓: 600 volts。
 導體使用30-4/0 AWG單條或絞合裸銅或鍍錫銅線。
 無鉛PVC絕緣,符合RoHS規範。
 通過UL VW-1及CSA FT1垂直耐燃試驗。
 參考標准: UL 758,UL 1581及CSA C22.2 NO.210.2。
 使用標準厚度、易剝、截斷容易。
 具抗酸鹼、耐油性、防潮、防霉等特性。

應用:
一般電子、電器設備之內部配線。

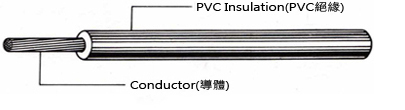

構造:
P/N
Conductor

導體
Insulation

絕緣
Overall
Diameter
完成外徑
Standard
Put-up
標準長度
Conductor
Resistance
導體電阻
AWG
線號
No./mm
線數/線徑
Material
材質
Thickness
厚度/mm
mm
ft./Coil
英制
m/Coil
公制
at 20°C
Ω/kft.
  1015-28
28
7/0.127
PVC
0.76
2.00
2000
610
72.00
  1015-26
26
7/0.160
PVC
0.76
2.10
2000
610
45.20
  1015-24
24
11/0.160
PVC
0.76
2.20
2000
610
29.30
  1015-22
22
17/0.160
PVC
0.76
2.40
2000
610
16.70
  1015-20
20
1/0.813
PVC
0.76
2.40
2000
610
10.50
  1015-20
20
21/0.180
PVC
0.76
2.50
2000
610
10.50
  1015-18
18
1/1.024
PVC
0.76
2.65
2000
610
6.64
  1015-18
18
34/0.180
PVC
0.76
2.75
2000
610
6.64
  1015-16
16
26/0.254
PVC
0.76
3.10
2000
610
4.18
  1015-14
14
41/0.254
PVC
0.76
3.50
1000
305
2.62
  1015-12
12
65/0.254
PVC
0.76
3.90
1000
305
1.65
  1015-10
10
105/0.254
PVC
0.76
5.10
500
152
1.04
  1015-06
 6
266/0.254
PVC
1.52
8.50
400
122
0.40
